LAADUKKAAT ILMANVAIHTOKOJEET

LIIKE- JA TEOLLISUUSRAKENNUKSIIN / KOULUIHIN / JULKISIIN RAKENNUKSIIN

IV-kojeet


Kaikki 1.1.2016 lähtien valmistamamme ja toimittamamme kojeet täyttävät Ekosuunnitteludirektiivin 2009/125/EY vaatimukset (Komission asetus (EU) N:o 1253/2014). Direktiivistä ei ole mahdollista poiketa sen vaikutusalueen piirissä (HUOM! Direktiivi ei koske esim. ATEX- yms. erikoistiloja). Lisäksi takaamme EY-vaatimustenmukaisuuden Konedirektiivin 2006/42/EY mukaisesti ja vakuutamme, että seuraavia yhdenmukaistettuja standardeja on sovellettu: EN ISO 12100-1–2:2003+A1:2009, EN ISO 14121-1:2007, EN 953:1997+A1:2009 ja EN ISO 13857:2008. Sähkö- tai automatiikkavarustelluissa kojeissa noudatamme ETY:n direktiivien 2004/108/EY ja 2006/95/EY määräyksiä (EMC yms.), lisäksi EN 1037:1995 +A1:2008 ja EN1088:1995+A2:2008 sekä seuraavia kansallisia standardeja ja spesifikaatioita SFS-EN 60204-1+A1:2009 ja SFS-EN 60439-1+A1:2004 on sovellettu.

Kojeidemme puhaltimet ja lämmönsiirtimet ovat tunnettujen AHRI- tai Eurovent-sertifioitujen komponenttivalmistajien toimittamia kuten esim. Ziehl-Abegg, Comefri, Enventus, Heatex, DBM S.P.A.. Vakiosuodattimemme ovat Camfilin korkealaatuisia energiatehokkaita suodattimia, äänenvaimenninmateriaalimme on hygieeninen M1-päästöluokan Isover Cleantec (jäykällä lasikuitukankaalla päällystetty, palamaton). Kojeiden asennusohjeistus, turvallisuusominaisuudet ja vaipan tiiveys sekä suodattimien + LTO-laitteen ohivuoto on testattu VTT:n toimesta (lausunto Dno 63-96/RTE1).

Joustava kojemodulijärjestelmämme ja tuotantomme tekee mahdolliseksi valmistaa tarvittaessa iv-kojeet asiakkaan haluamilla ulkomitoilla.



Koteloidut kojeet KS

Mastervent koteloidut ilmanvaihtokojeet

  • 28 vakiokojekokoa 0,3…25 m3/s
  • erikoiskoot jopa 92 m3/s asti
  • toimitus paloina, koottuna tai vaikka ihan päreinä
  • LTO: roottori, levysiirrin tai patterit
  • puhaltimet: kammiopuhallin (suora) tai radiaalipuhallin (hihna)
  • moottorit: vakiomoottorit (IE 2/3), EC (IE4...IE5) tai PM (IE4)
  • varusteet ja niiden toimituslaajuus räätälöitävissä: putkiryhmät, RK/ryhmäkeskus, VAK/säädin, toimilaitteet, anturit, kaapelointi, jne. täysin asiakkaan toiveiden mukaisesti

Lataa esite

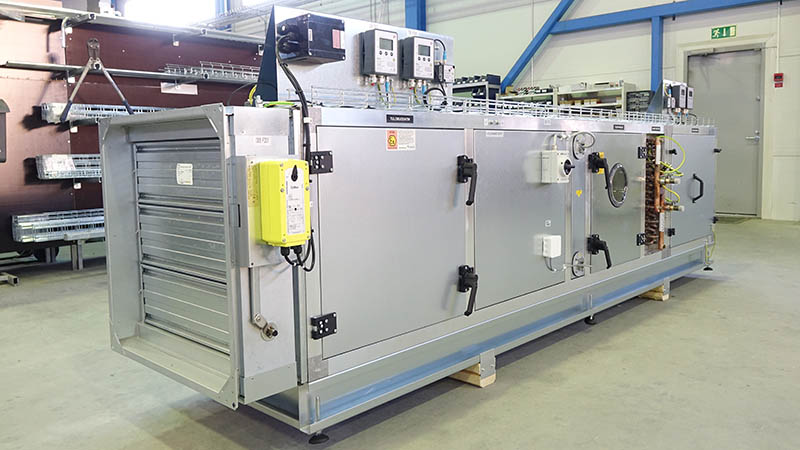

Erikoiskojeet KS-SPC / KS-ATEX

Erikoiskoje ilmankäsittelykoje

  • erikoiskoot tai -muodot toiveiden mukaan (U-, L- tai Z-muoto…)
  • erikoismateriaalit kojekomponenttien, kojevaipan ulko- ja/tai sisäpinnan osalta: RFe, HFe, epoksi
  • ATEX-luokiteltujen tilojen kojeet
  • jätevedenpuhdistamoiden kojeet haponkestävällä LTO:lla
  • kuumankestävät kojeet +180 °C saakka (käsiteltävä ilma)
  • prosessipoistojen kojeet, moottorit ilmavirran ulkopuolella tms
  • painepestävät rakenteet tms.

Kysy lisää



Hygieniakojeet KS-HG

hygienia ilmankäsittelykojeet

  • ylittää normin VDI 6022 hygienialle asettamat vaatimukset
  • voidaan käyttää normin EN 1946-4 (2008) mukaisessa sairaalaympäristössä ilmanvaihdon keskuskojeena
  • perustuu koteloituun kojesarjaan KS (samat kojekoot rakennemuutoksin)
  • vaipan sisäpinta AISI 304 terästä, vesitiivis
  • sisäpinta sileä ilman likaa kerääviä saumoja
  • kojekotelo voidaan pestä sisäpuolelta painepesurilla
  • referenssi Uusi Lastensairaala 2017



Lataa esite



Paloeristetyt IV-kojeet KS-EI60 ja KS-EI120

Paloeristetyt ilmanvaihtokojeet

  • suunnittelupalvelumme räätälöi kohde- ja tarvekohtaisesti
  • vältetään oman konehuoneosastoinnin rakentamistarve esim. keittiön rasvaisen poiston osalta tai voidaan sijoittaa esim. saneerauskohteessa IV-koje ullakolle (ei konehuonetarvetta)
  • rakenne: EI60- tai EI120-elementit, laitetila ≥ 600 mm, huoltosivulla palo-ovet huoltoa varten
  • tiivistäminen, palomassat ja -tarvikkeet VTT-C-5957-10 sertifikaatin mukaisesti valtuutettujen asentajiemme toimesta
  • erilliset sovitukset ulkoasennukseen / sisätila-asennukseen
  • toimitus aina koottuna



Kysy lisää



Hitsaamoiden ja maalaamoiden IV-kojeet KRS-THR

Hitsaamoiden ja maalaamoiden iv-kojeet

  • automaattisella pesujärjestelmällä varustettu ilmanvaihtokojesarja hitsaamoihin ja maalaamoihin
  • ei poistoilman suodatinta lainkaan (merkittävä säästö LTO:n lisäksi)
  • sisältää tehokkaan erikoisroottorin, joka pidetään puhtaana automaattisella korkeapainepesujärjestelmällä
  • ilmanjakotapana syrjäyttävä, hitsaamojen ilmanvaihtokerroin 2,5-3,5 ja maalaamot 15-20 1/h
  • järjestelmästä on erinomaisia käyttökokemuksia jo 20 vuoden ajalta
  • erittäin edulliset pesukustannukset (1,5-2 € / kiekon halkaisija-m sis. sähköt, vesi, lämpö, paineilma)
  • katso esittelyvideo

Lataa esite



IV-konehuoneet

ilmanvaihtokoje konehuoneet

  • suunnittelupalvelumme suunnittelee kohdekohtaisesti
  • kokonaistaloudellisesti ja aikataulullisesti edullinen (toimitus yleensä 9-11 viikkoa)
  • kattokonehuone voi sisältää yhden tai useampia ilmanvaihtokojeita eri kojesarjoistamme
  • lujuusteknisesti mitoitettu CE-merkitty kantava teräsrunko (Dekran CE-auditointi)
  • vakiorakenne: ulkopinnat 150 mm sandwich-elementein, vesikatto 250 mm konesaumakattoelementistä, lattiarakenne FeZn-teräspoimulevy, palkit, mineraalivilla, combivaneri, PVC-muovimatto nostettuna seinille 60 mm (toimii vesieristeenä) – saatavilla myös EI60- ja muut rakenteet!
  • toimituslaajuus vapaasti valittavissa, esim. sis. sisäiset kanavistot, putkistojen vaakavedot, yms.
Kysy lisää



Kevytkattokojeet

kattokojeet

  • vakiomallisto, vaihtoehtoisesti suunnittelupalvelumme suunnittelee erikoisversiot
  • lujuusteknisesti mitoitettu (CE-teräsrakenteet) IV-koje vesikatolle, joka on suunniteltu mahdollisimman kevyeksi tinkimättä vaipan lämpöeristyksestä ja laitteiden huollettavuudesta
  • KS-sarjan IV-koje, jonka ympärillä sandwich-elementit (vuorivilla), huoltopuolella sisäinen valaistu ja lämmitetty laitetila muovimatolla lev. ≥ 600 mm ja vesikattona EPS-konesaumakattoelementti, sisältäen myrskysäleen ja ulospuhallushajoittajan
  • erinomainen saneerauskohteisiin, massaltaan n. 50-60 % vrt. perinteinen IV-kattokonehuone
  • mahdollisuus jakaa tulo- ja poistoilma päädystä / alas tai alaspäin sivuille kammiorakenteella
Lataa esite

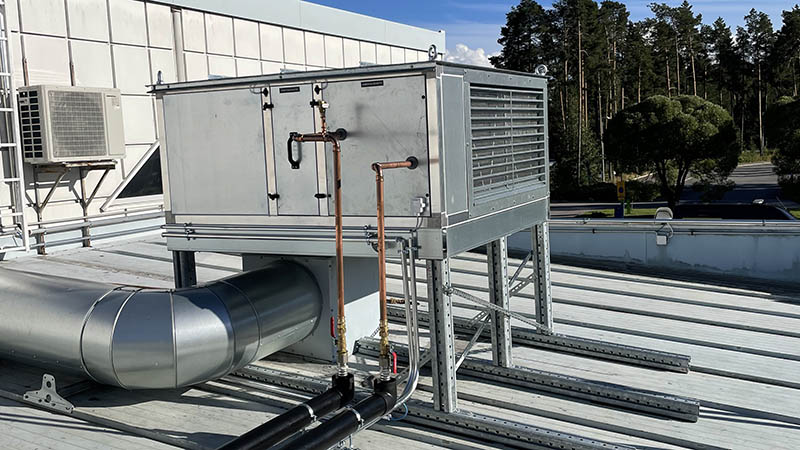

Rasvaisen poiston LTO-koje MEL

lämmöntalteenotto ilmankäsittelykojeet

  • tehokas ja varmatoiminen ulos vesikatolle tai sisälle konehuoneeseen asennettava LTO-koje rasvaiseen tai likaiseen poistoilmavirtaan (keskuskeittiöt, asuinkerrostalot, yms.)
  • lämmöntalteenottopatteri on erikoisrakennetta (paksu lamelli, harva lamelliväli) ja se voidaan pitää puhtaana painepesulla kuumaa vettä ja pesuainetta (Teho Coil Ex) käyttämällä
  • saatavilla pestävällä rasvasuodattimella, G4/F5-suodatinosalla tai ilman suodatinta
  • LTO-patterin molemmin puolin viemäröidyt pesuvesialtaat
  • saatavilla EI60- ja EI120-versiot, MEL-tuloilmapatterit ulkoilmaan ulkosäleikköpattereiksi tai IV-kojepattereiksi suodattimen jälkeen tai pystymallin kompakti poisto-LTO-koje ns. ”piipun päälle”

Lataa esite



Uimahallikojeet SWG ja SWGRD

Uimahallikojeet

  • IV-kojeet uimahallien ja kylpylöiden allashuoneiden ilmanvaihtoon 0,4…8 m3/s
  • tarvittavilta osin korroosionkestävää rakennetta
  • LTO:na nestekiertoiset lamellipatterit tai lasiputkilämmönsiirrin
  • ei siirrä kosteutta ilmavirrasta toiseen
  • HUOM! Suomessa ilmanvaihtoilma riittää aina yksinään kuivaamaan allashuoneet ilman jäähdytyslaitteistoa
  • ohjeistamme allashuoneiden ilmamäärämitoituksen perusteet, kojeen ja kanavien materiaalit ja rakentamistavan perustuen yli 20 vuoden kokemukseen ks. esite





Lataa esite
